NeoDen 4 개요
브랜드 및 모델: NeoDen 4
응용 분야: 제품 프로토타입 제작, 중소 규모 생산, 교육 및 연구 등에 적합합니다.
핵심 장점: 고정밀, 높은 호환성, 고효율 및 자동화.
하이라이트 및 세부정보
업계 최고의-듀얼 비전 시스템
NeoDen 4는 다양한 구성 요소를 동시에 식별하고 교정할 수 있는 고정밀 상향 및 하향 듀얼 산업용 카메라를 갖추고 있습니다.-
비전 시스템은 부품과 노즐 사이의 위치 편차(X-Y 및 회전)를 계산하고 실시간 수정을 적용하여 초소형 0201 부품부터 BGA 또는 최대 32x32mm(0.5mm 핀 피치)의 불규칙 부품까지-고정밀 배치를 보장합니다.
4개의-뛰어난 속도를 갖춘 고정밀 실장 헤드
±180도 회전이 가능한 플로팅, 완전 대칭 및 고도로 결합된 설계를 갖춘 4개의 고정밀 배치 헤드({0}})를 갖추고 있어 보다 부드럽고 정확한 구성 요소 배치를 보장합니다.
배치 속도는 비전을 켠 상태에서 4,000 CPH에 도달합니다.
시력이 꺼진 상태에서는 5,000 CPH.
자동 가이드 레일 및 연속 생산 능력
범용 컨베이어에 연결되는 1.5m 자동 가이드 레일 시스템을 갖추고 있어 자동 PCB 공급, 정렬 및 배출이 가능합니다.
원스톱 SMT 생산 라인 구축을 지원하여-시간과 노동력을 효과적으로 절약합니다.
가이드 레일 시스템이 설치된 경우에도 작업 표면은 트레이와 짧은 테이프 릴을 배치하는 데 계속 사용할 수 있습니다.
호환성이 뛰어난 전자 피더 시스템
NeoDen4는 손쉬운 릴 교체와 안정적인 설치를 가능하게 하는 새로 개발된 전자 피더를 사용합니다. 피딩 오차 보정 기술을 적용하여 원활한 픽업을 보장하고 편차를 최소화합니다.
이 기계는 다음을 수용하는 강력한 호환성을 제공합니다.
- 최대 48 8mm 릴 피더(왼쪽 및 오른쪽 레일)
- 최대 5개의 진동 피더(튜브-공급 구성요소용)
- IC 트레이 최대 5개
NeoDen4 SMT 기계 매개변수
| 기본사양 | 모델:네오덴 4 |
| 기계 구조: 단일 갠트리4개의 머리 | |
| 성능 매개변수 | 배치 비율(비전 끄기):5,000CPH |
| 배치율(Vision On):4,000CPH | |
| 정렬 방법: 무대 비전 | |
| 배치 정확도:±0.02mm | |
| X-Y 반복성:±0.02mm | |
| 회전:±180도 | |
| 구성 요소 범위 | 최소 구성 요소 크기:0201 |
| 최대 구성요소 크기:32*32mm | |
| 최대 구성 요소 높이:5mm | |
| 공급 시스템 | 테이프 피더:48개(모두 8mm) |
| 진동 피더:5개 | |
| 트레이 피더:5개 | |
| PCB 호환 크기 | 최대 크기:280x1500mm |
| 와플 트레이 1개가 포함된 보드 크기:140x1500mm | |
| 자동 레일:1.5미터 | |
| 하드웨어 및 전원 공급 장치 | 주요 제어: GUI(그래픽 사용자 인터페이스) |
| 전기 공급:110V/220V | |
| 힘:180W | |
| 기계 크기:870(L) x 680(W) x 480(H)mm | |
| PCB 적용 가능 치수 | 최대 크기:310x1500mm |
| 트레이가 활성화된 보드 크기:140x1500mm | |
| 소프트웨어 및 서비스 | 시스템 업데이트: 원격 시스템 업데이트 지원 |
| 기술 지원: 평생 기술 지원 및 시스템 업데이트 |
NeoDen4 SMT 머신 비디오

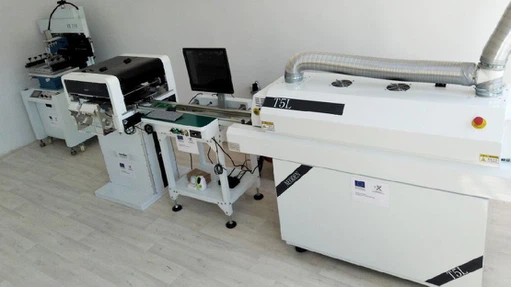

NeoDen 4 SMT 라인
상업정보
MOQ: 1개
포장 세부 정보: 나무 상자 포장
배달 시간: 3-7일
네오덴 소개
공장
간단한 사실네오덴에 대하여
- 2010년 설립, 직원 200+명, 8000+ Sq.m. 공장.
- NeoDen은 원스톱-SMT 라인을 제공합니다.
- 전 세계적으로 성공한 10000+ 고객입니다.
- 30+ 아시아, 유럽, 아메리카, 오세아니아 및 아프리카를 포괄하는 글로벌 에이전트입니다.
- R&D 센터: 25+명의 전문 R&D 엔지니어가 있는 3개의 R&D 부서.
- CE 등록 및 50+개의 특허를 보유하고 있습니다.
- 30+ 품질 관리 및 기술 지원 엔지니어, 15+ 고위 해외 영업, 8시간 이내에 시기적절한 고객 응답, 24시간 이내에 전문 솔루션 제공.
전시회
인증
FAQ
Q: NeoDen 4 픽 앤 플레이스 기계는 어떤 구성 요소를 처리할 수 있습니까?
A: NeoDen4는 0201, BGA, QFN 및 0.8m/1.2m/1.5m 길이의 LED 스트립을 포함한 구성 요소를 지원합니다.
최대 높이 5mm로 0201부터 TQFP240까지의 구성 요소 크기를 처리합니다.
Q: NeoDen 4 SMT 머신의 배치율은 얼마입니까?
- 비전 포함: 5,000 CPH
- 비전 없음: 10,000 CPH
Q: NeoDen 4 SMT 픽 앤 플레이스 기계의 주요 기능은 무엇입니까?
- 높은 배치 정확도를 위한 듀얼 비전 시스템(위/아래 카메라)
- 지속적인 PCB 공급을 위한 자동 이중 레일.
- 오류 수정 기능을 갖춘 전자 피더.
- 360도 회전하는 헤드 4개(-180도 ~ 180도).
- 원격 시스템 업그레이드 및 자동 컨베이어 통합을 지원합니다.
Q: NeoDen 4 PnP 기계는 누구에게 적합합니까?
A: NeoDen4는 다음 용도에 이상적입니다.중소{0}}규모 생산 라인, 실험실, 프로토타이핑 센터, 예산-에 민감한 기업 등 수작업 없이 높은 정밀도를 요구합니다.
Q: NeoDen 4 표면 실장 기계에는 공기 공급 장치가 필요합니까?
A: 아니요. 기계에는 내부 진공 펌프가 장착되어 있으며 외부 공기 공급이 필요하지 않습니다.
